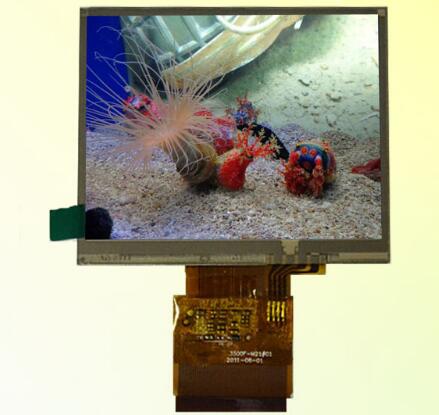

TFT液晶顯示屏各個部件的作用介紹

TFT液晶屏為每個像素都設有一個半導體開關，其加工工藝類似于大規模集成電路。由于每個像素都可以通過點脈沖直接控制，因而，每個節點都相對獨立，并可以進行連續控制，這樣的設計不僅提高了顯示屏的反應速度，同時可以精確控制顯示灰度，所以TFT液晶的色彩更逼真。

下面將逐一介紹各部件的作用。

光擴散體：背光燈發出的光線通過光擴散體后，可以均勻地分布到各個像素點;

存儲電容：其容量約為0.5PF，它的兩極與透明顯示電極/透明公共電極相接,

由于透明顯示電極與透明公共電極間的容量約為0.1PF，它無法將充得的電壓保持到下一次更新畫面的時候(如刷新率為60HZ時，保持時間約為16MS),所以，需借助存儲電容予以保持;

TFT：薄膜晶體管,是開關器件,決定液晶是否充電(薄膜晶體管只起通或斷的作用,當薄膜晶體管處于開時, 從其源極輸出電壓，給液晶及存儲電容充電,充電電壓的高低,由液晶屏驅動電路決定);

行電極：掃描電極,也稱柵極母線，與各子像素內薄膜晶體管的柵極相連;

列電極：信號電極,也稱漏極母線，與各子像素內薄膜晶體管的漏極相連;

玻璃底板：用于隔離;

偏振玻璃板：即偏光板,內層偏振玻璃板1呈水平開口，外層偏振玻璃板呈垂直開口;

透明顯示電極：與各薄膜晶體管源極相接,與透明公共電極共同形成充電電極,對各子像素點內的液晶進行充電;

彩色濾光片：又稱彩色濾色片，是一片由很多電晶體構成的玻璃，液晶屏要顯示一幅彩色圖像,通常在透明公共電極與偏振玻璃板之間加一彩色濾光片來實現,當光線穿透液晶層后,再通過彩色濾光片,由于彩色濾光片在水平方向上呈紅、綠、蘭三種顏色相間排列,該R、G、B三種顏色分成獨立的三個點,每個點對應一個子像素,相鄰R、G、B三個點則擁有不同的灰度變化同時構成了一個像素,眾多擁有不同灰度變化的像素，由空間相加混色原理，便使我們可以看到一幅彩色的畫面.

勛瑞光電專注于工業顯示屏、工業級觸摸屏及光學貼合產品研發制造，產品廣泛運用在醫療設備、工業手持終端、物聯網終端以及智能家居。
